Cone Reto Truncado
001Cone concêntrico com base e topo circulares coaxiais. Ø base, Ø topo, altura e nº geratrizes.
Sem cálculos geométricos manuais. Informe as dimensões — diâmetro, ângulo, espessura — e o CALDSolid gera o planilhamento completo, pronto para corte em plasma ou laser. 18 traçados inclusos, exportação automática para DXF/DWG.
VEJA EM AÇÃO
Do parâmetro pré-definido ao traçado planificado — do zero ao DXF em menos de 60 segundos.
O QUE ESTÁ INCLUSO
Cada traçado gera o planilhamento planificado pronto para corte e dobra. Selecione, informe as dimensões e exporte para DXF (plasma/laser) ou DWG.
Cone concêntrico com base e topo circulares coaxiais. Ø base, Ø topo, altura e nº geratrizes.
Cone com ápice deslocado lateralmente. Ideal para redutores excêntricos.
Variação do cone oblíquo com base única e ápice deslocado para otimização de corte.
Cone oblíquo truncado com ápice deslocado e topo circular — transições assimétricas.
Cone pleno concêntrico sem topo truncado. Ø base e altura da coifa configuráveis.
Cilindro reto simples. Planilhamento retangular com costura longitudinal configurável.
Tubo cilíndrico com corte oblíquo em uma das extremidades. Ângulo de corte configurável.
Cotovelo 90° em dois segmentos. Desenvolvimento planificado com raio de curvatura configurável.
Curva segmentada com 3 a 10 gomos. Raios 1D, 1,5D, 2D, 3D. Planilhamento individual por gomo.
Interseção de tubo circular em tubo horizontal. Desenvolvimento da sela de entrada e saída.
Variação da boca de lobo com tubo derivado de Ø menor e sela de geometria diferente.
Interseção em cruz de dois tubos circulares. Gera o planilhamento das quatro bocas de lobo.
Bifurcação em Y simétrica. Ângulo de abertura e diâmetro dos ramais configuráveis.
Transição de seção retangular/quadrada para circular. Planilhamento dos quatro painéis triangulares.
Transição excêntrica retangular para circular. Eixo do topo deslocado da base — redutores assimétricos.
Planilhamento de rosca / calha helicoidal. Passo, Ø externo, Ø interno e largura do filete configuráveis.
Cone com base e topo paralelos mas com eixo inclinado. Geometria assimétrica para dutos inclinados.
Cone redutor com saída lateral integrada. Combina redução e derivação em uma única peça.
EXEMPLOS REAIS
Planilhamentos calculados com precisão matemática — prontos para corte em plasma, laser ou guilhotina.
Curva de Gomos
Cone Reto
Cone Oblíquo
Chapéu Chinês
Colarinho (Boca-de-Lobo)
Transição Quad → Redondo
Cone Truncado
Cone Reto — Variação com Unha
Cone Oblíquo Truncado
Cone Oblíquo Deslocado
Tubo Calandrado

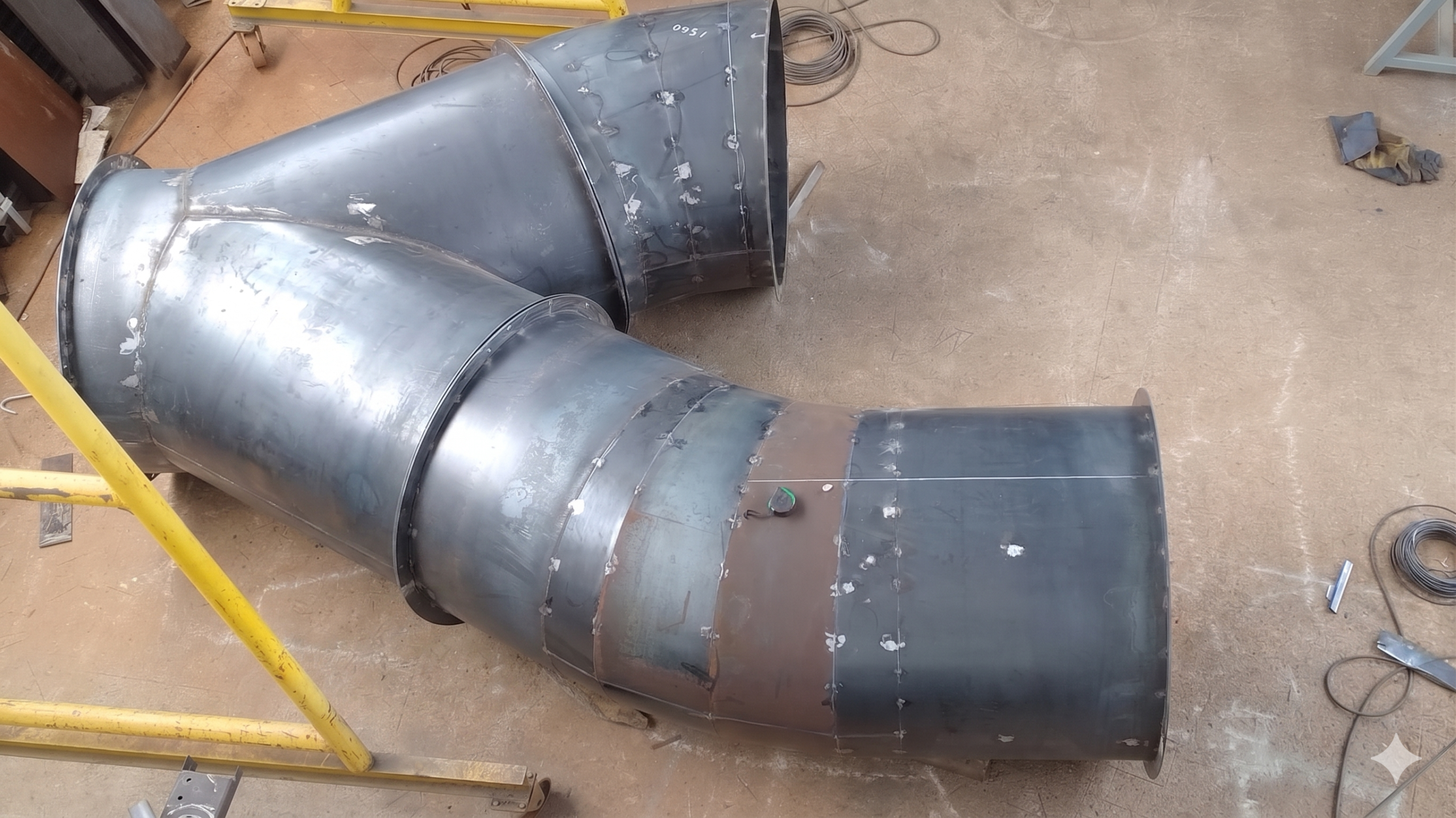

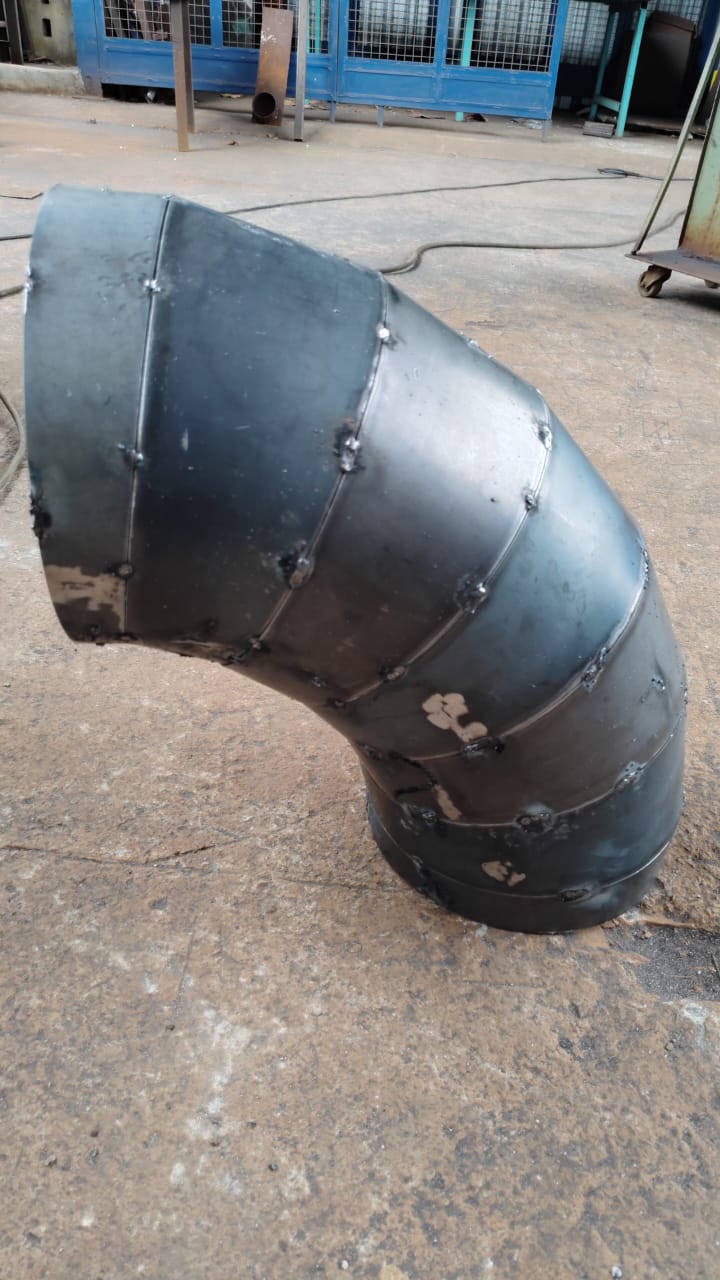

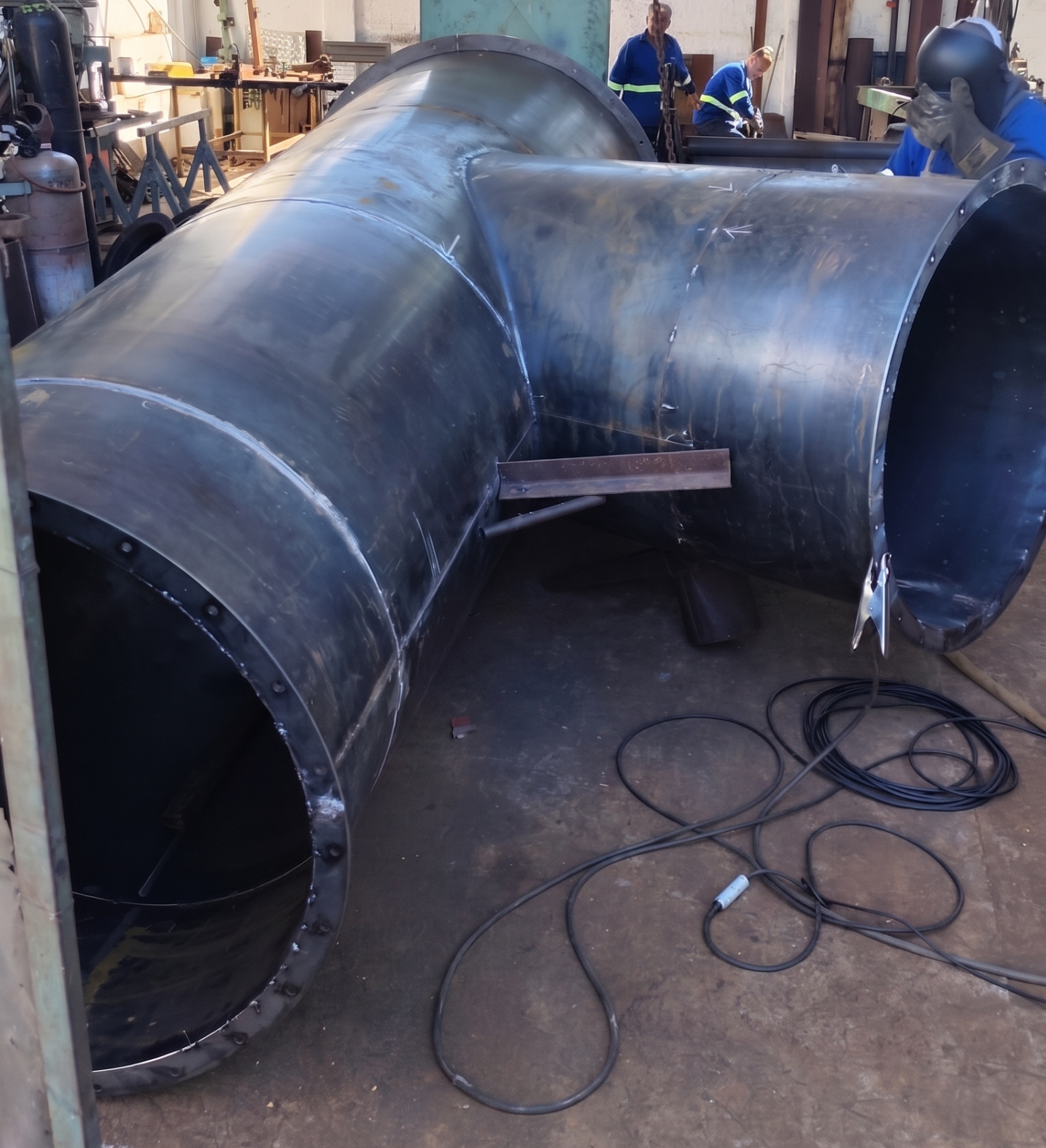

Curva de Gomos — Vista PlanilhadaNA PRÁTICA
Traçados gerados por engenheiros em projetos reais de caldeiraria industrial.
COMO USAR
Sem cálculos manuais, sem fórmulas de trigonometria. O CALDSolid faz tudo automaticamente.
Com o SolidWorks aberto, acesse o add-in CALDSolid no Painel de Tarefas. Selecione o tipo de traçado que deseja gerar.
Digite os parâmetros do traçado (diâmetros, altura, ângulos). O CALDSolid calcula automaticamente o planilhamento geométrico.
Clique em "Gerar Traçado" para criar o planilhamento planificado no SolidWorks. Exporte direto para DXF (plasma, laser, guilhotina) ou DWG.
COMPATIBILIDADE
ADQUIRA AGORA
ou 12× sem juros no cartão
ou 12× sem juros no cartão
Leve o CALDSolid + WELDSolid + Biblioteca de Soldagem + Escadas + Templates Expert por um único preço. Economize 33%.
Ver Kit CompletoFAQ
O CaldSolid Web é uma versão do aplicativo que roda diretamente no navegador — sem instalar nada e sem precisar do SolidWorks. Está incluso gratuitamente na compra do CALDSolid for SolidWorks. Após o pagamento, você recebe no e-mail o link de acesso e as instruções de ativação.
O CALDSolid é um add-in nativo do SolidWorks. Após a instalação, ele aparece diretamente no Painel de Tarefas do SolidWorks — sem precisar abrir outro programa ou arquivo externo.
Sim. Todos os traçados são calculados em milímetros com precisão matemática. Os planilhamentos gerados são adequados para corte em plasma, laser e guilhotina.
Imediatamente após a confirmação do pagamento, você recebe um e-mail com o link de download. O pacote inclui o instalador do add-in e um guia passo a passo de instalação.
Compatível com SolidWorks 2020 a 2025 (Windows 64-bit). Qualquer edição que suporte o Painel de Tarefas: Standard, Professional e Premium.
Sim. O CALDSolid exporta o planilhamento diretamente para DXF e DWG. DXF é o padrão para máquinas CNC de plasma, laser e guilhotina. DWG é compatível com AutoCAD e LibreCAD.
Não. Quando lançarmos novos traçados ou melhorias, você recebe a atualização sem custo adicional — está incluso na sua licença.
Compre agora e instale o CALDSolid no SolidWorks em minutos.
