Sem cálculos geométricos manuais. Informe as dimensões — diâmetro, ângulo, espessura — e o CALDSolid gera a planificação completa, pronta para corte em plasma ou laser. 18 traçados inclusos, exportação automática para DXF/DWG.
Add-in para SolidWorks — requer SolidWorks 2020–2026 instalado.
VEJA EM AÇÃO
Do parâmetro pré-definido ao traçado planificado — do zero ao DXF em menos de 60 segundos.
O QUE ESTÁ INCLUSO
Planificação para corte e dobra em segundos, informe as dimensões e exporte para DXF (plasma/laser) ou DWG.

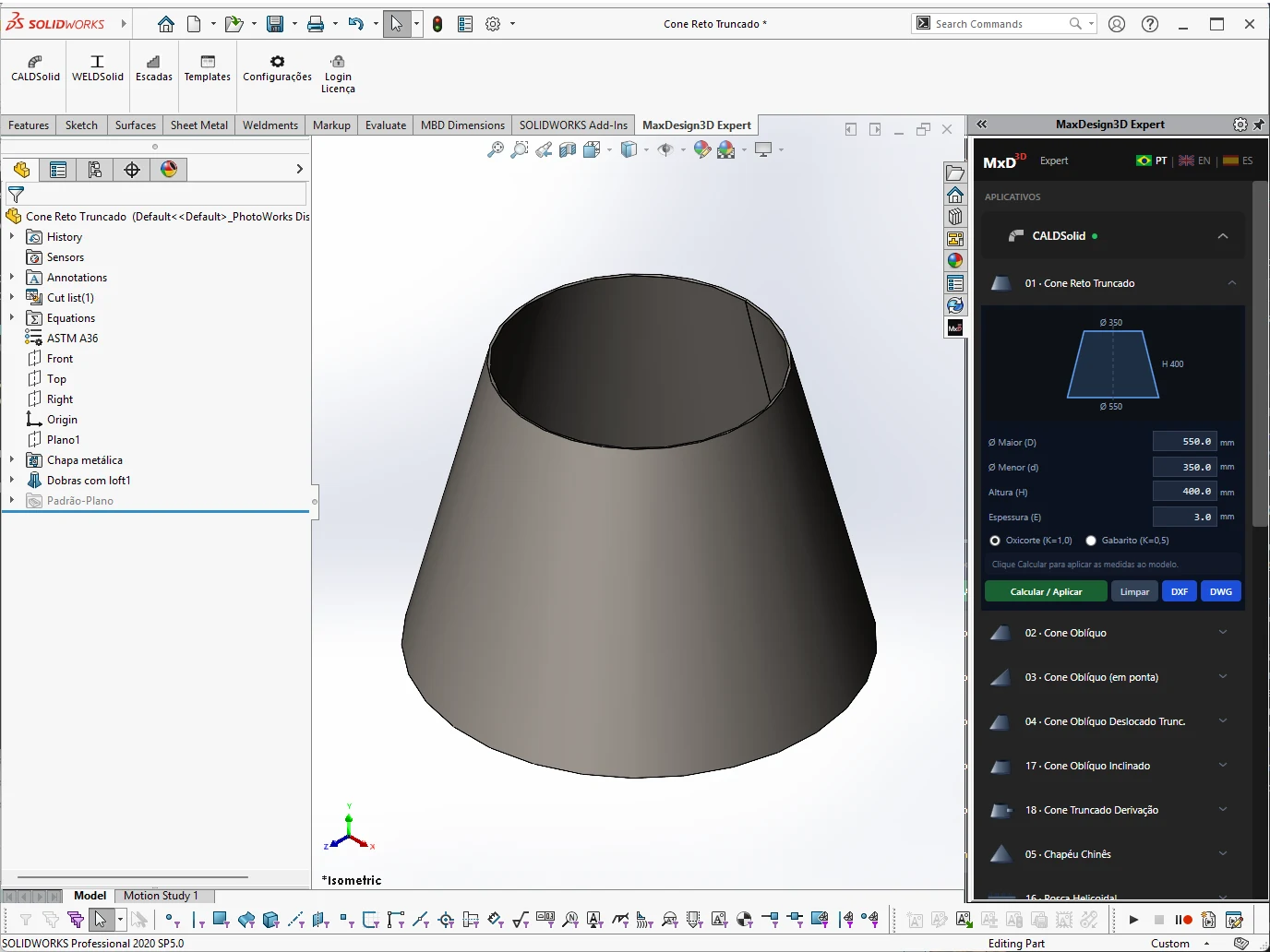

Cone concêntrico com base e topo circulares coaxiais. Ø base, Ø topo, altura e nº geratrizes.

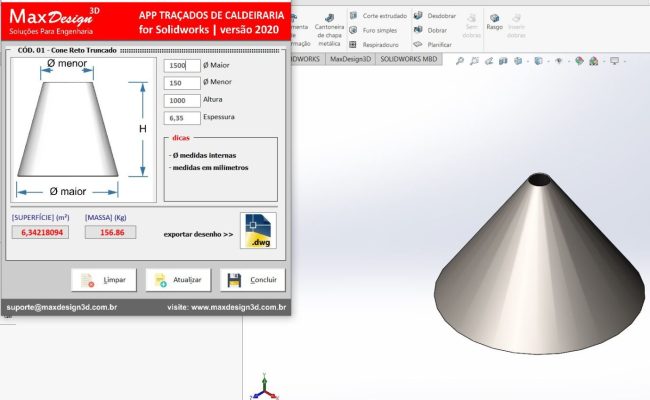

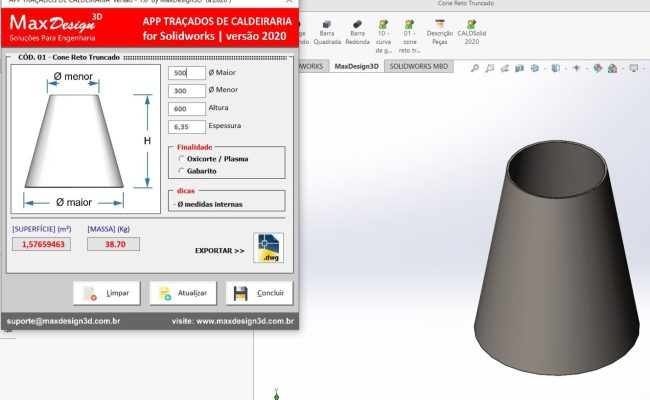

001 Cone Reto Truncado
Onde se usa
Dutos industriais e ventiladores centrífugos.
Você informa
| Ø Maior (D) | — |
|---|---|
| Ø Menor (d) | — |
| Altura (H) | — |
| Espessura (E) | — |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

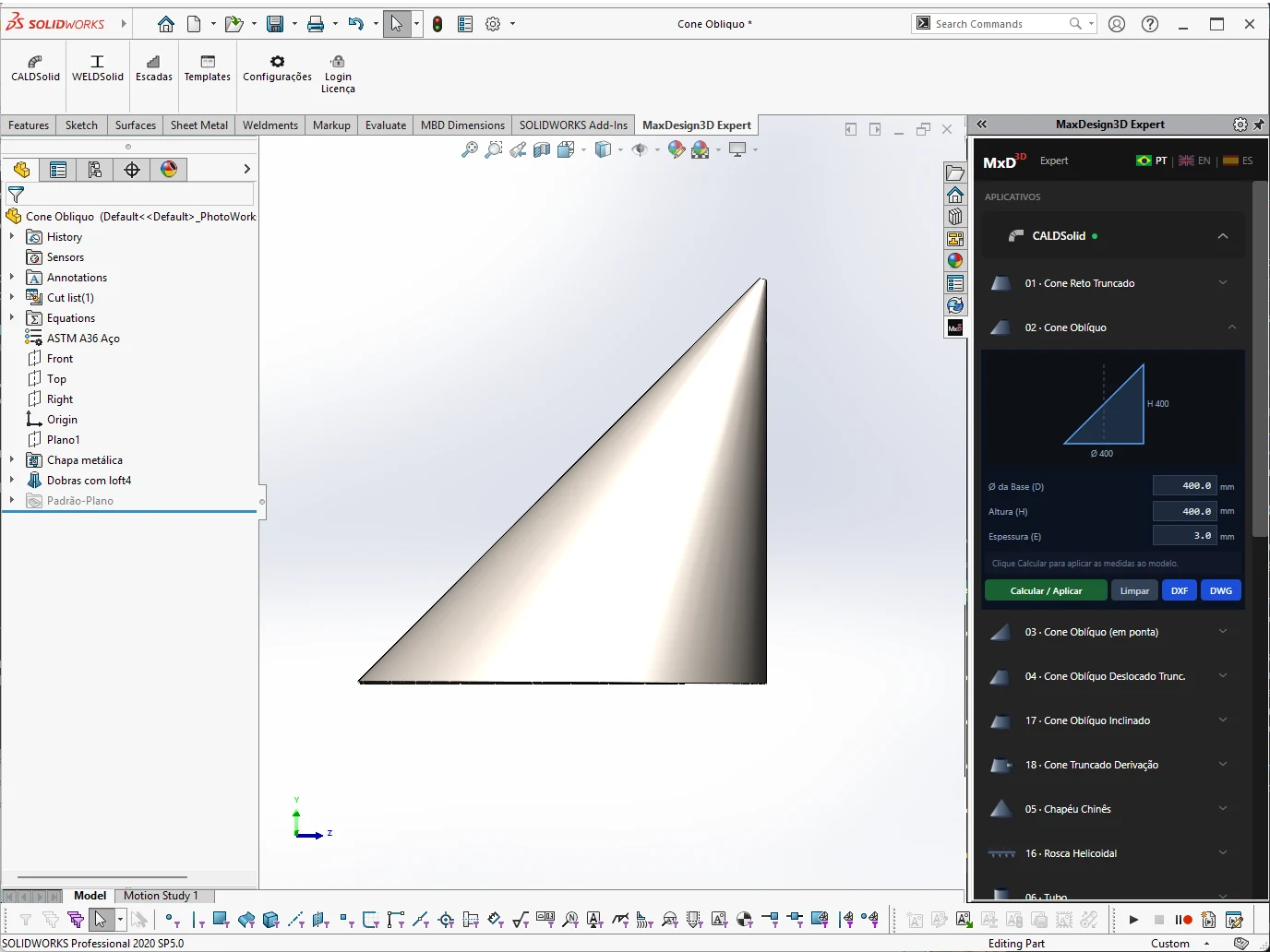

Cone com ápice deslocado lateralmente. Ideal para redutores excêntricos.

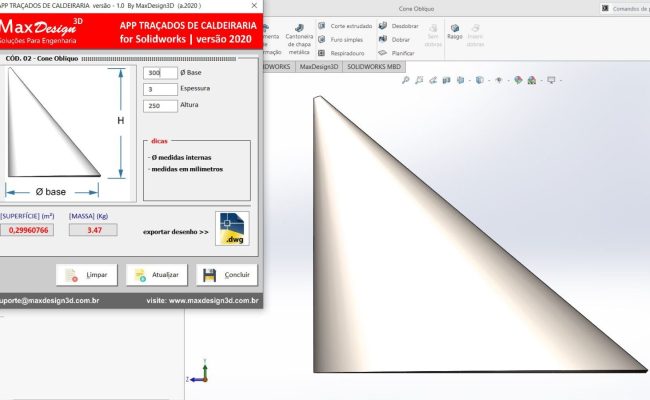

002 Cone Oblíquo
Você informa
| Ø da Base (D) | 400 mm |
|---|---|
| Altura (H) | 400 mm |
| Espessura (E) | 3 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

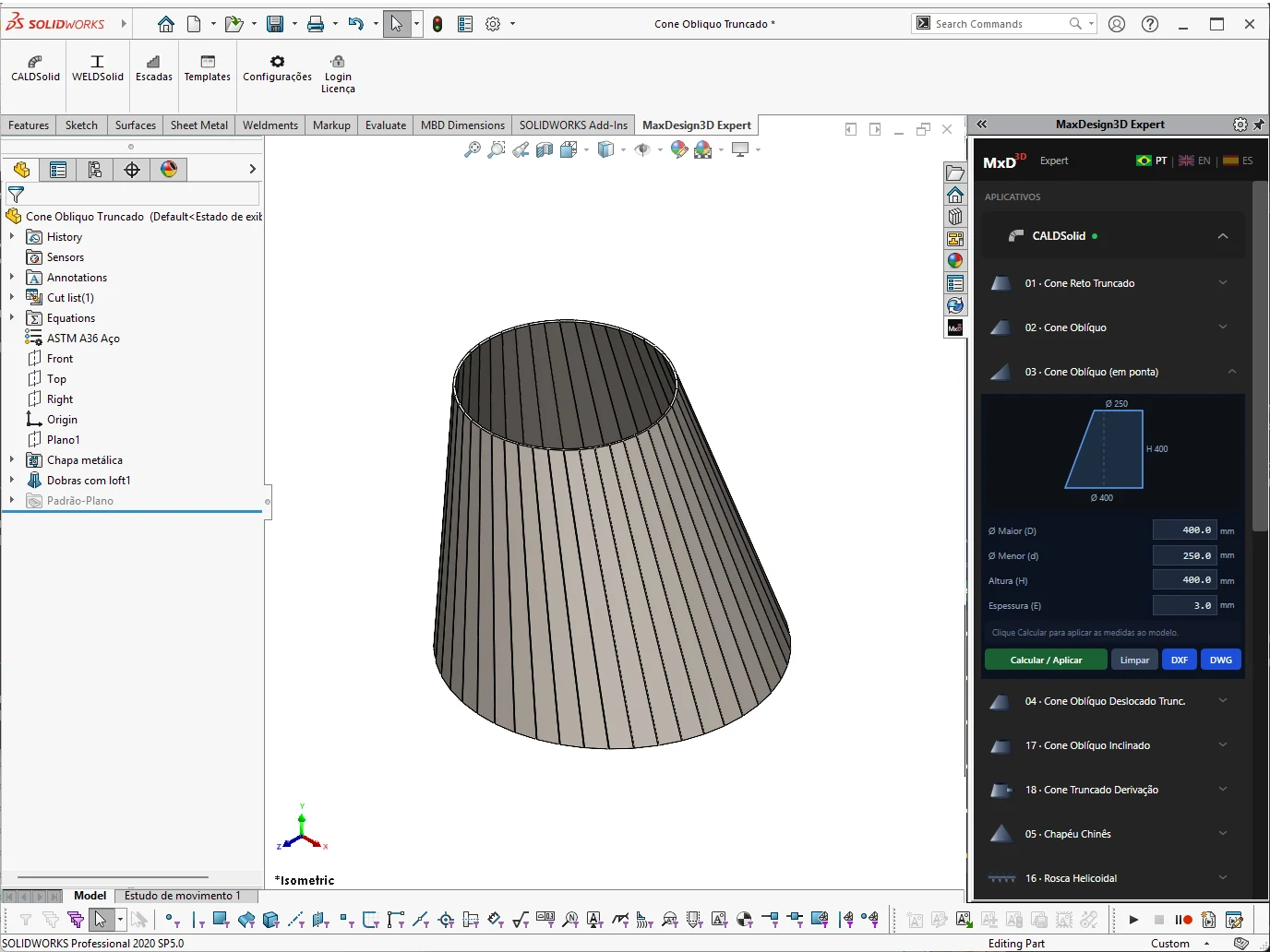

Variação do cone oblíquo com base única e ápice deslocado para otimização de corte.

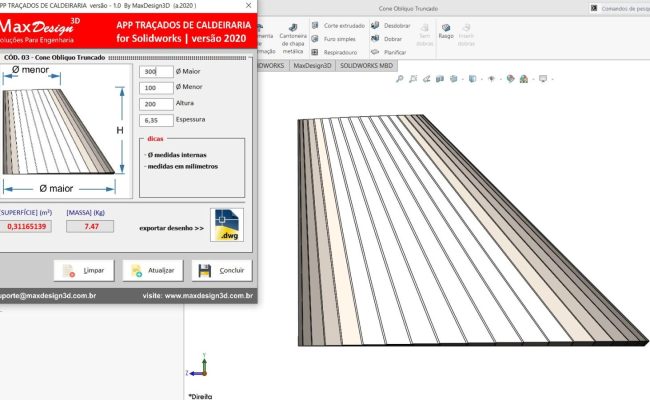

003 Cone Oblíquo Truncado
No CALDSolid aparece como “Cone Oblíquo (em ponta)”
Você informa
| Ø Maior (D) | 400 mm |
|---|---|
| Ø Menor (d) | 250 mm |
| Altura (H) | 400 mm |
| Espessura (E) | 3 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

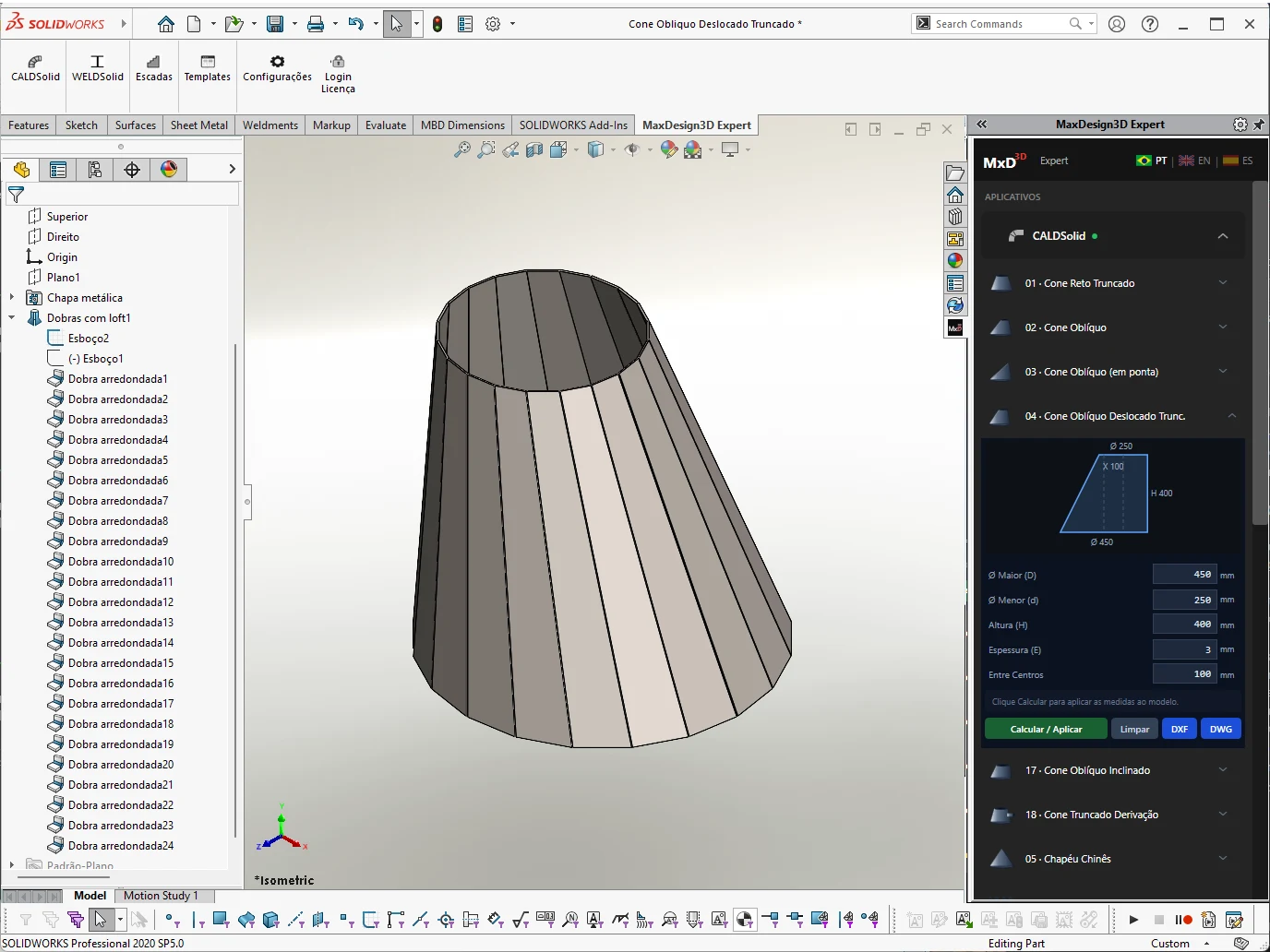

Cone oblíquo truncado com ápice deslocado e topo circular — transições assimétricas.

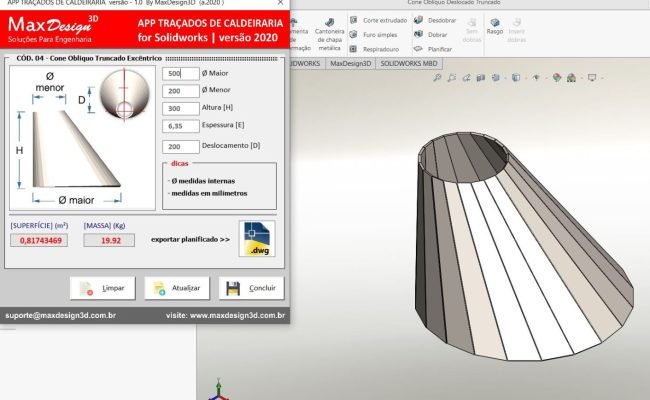

004 Cone Oblíquo Deslocado Truncado
Você informa
| Ø Maior (D) | 450 mm |
|---|---|
| Ø Menor (d) | 250 mm |
| Altura (H) | 400 mm |
| Espessura (E) | 3 mm |
| Entre Centros | 100 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

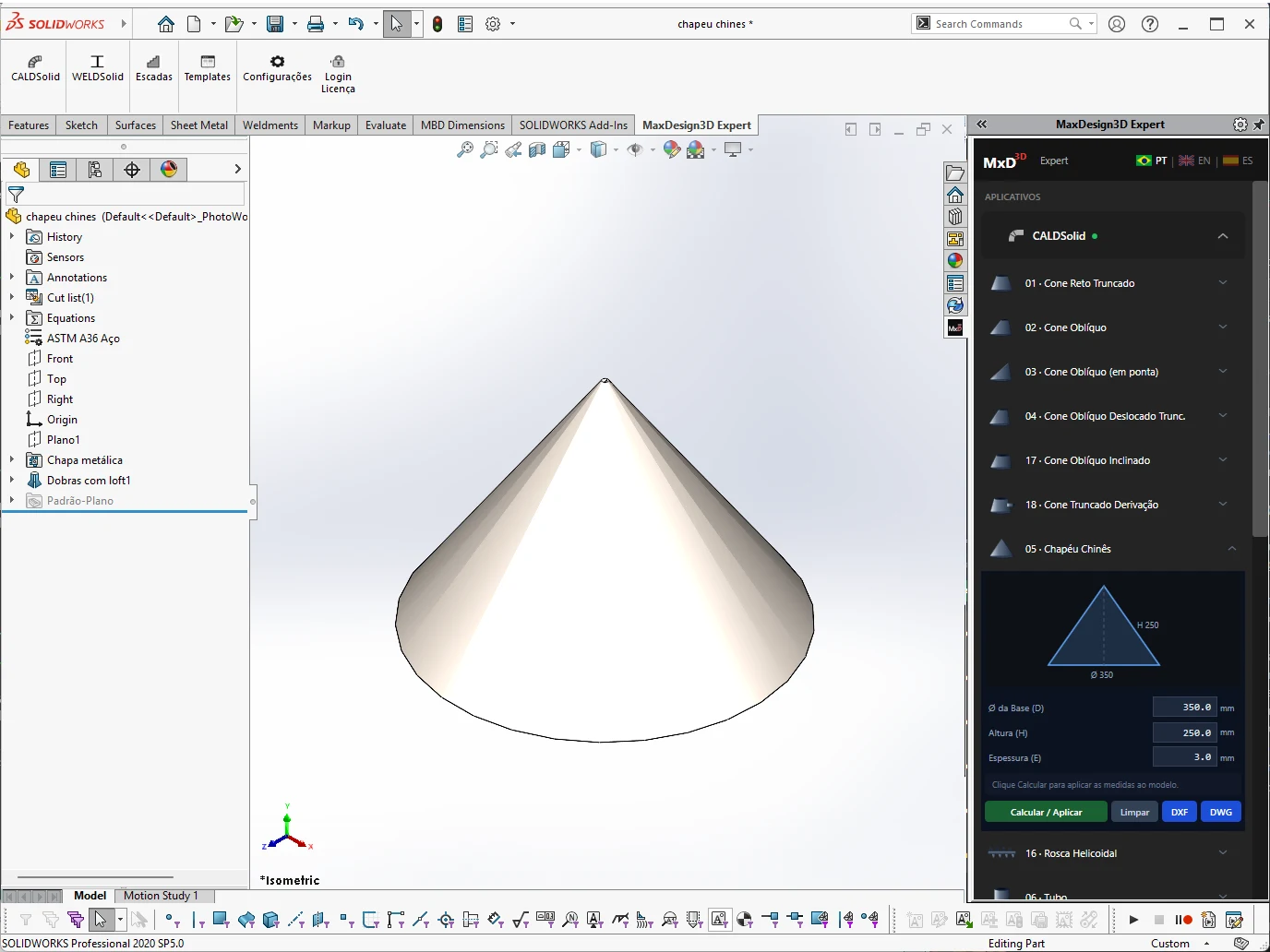

Cone pleno concêntrico sem topo truncado. Ø base e altura da coifa configuráveis.

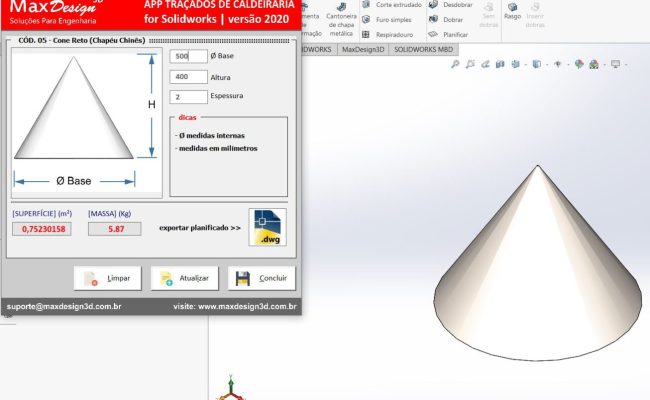

005 Chapéu Chinês
Você informa
| Ø da Base (D) | 350 mm |
|---|---|
| Altura (H) | 250 mm |
| Espessura (E) | 3 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

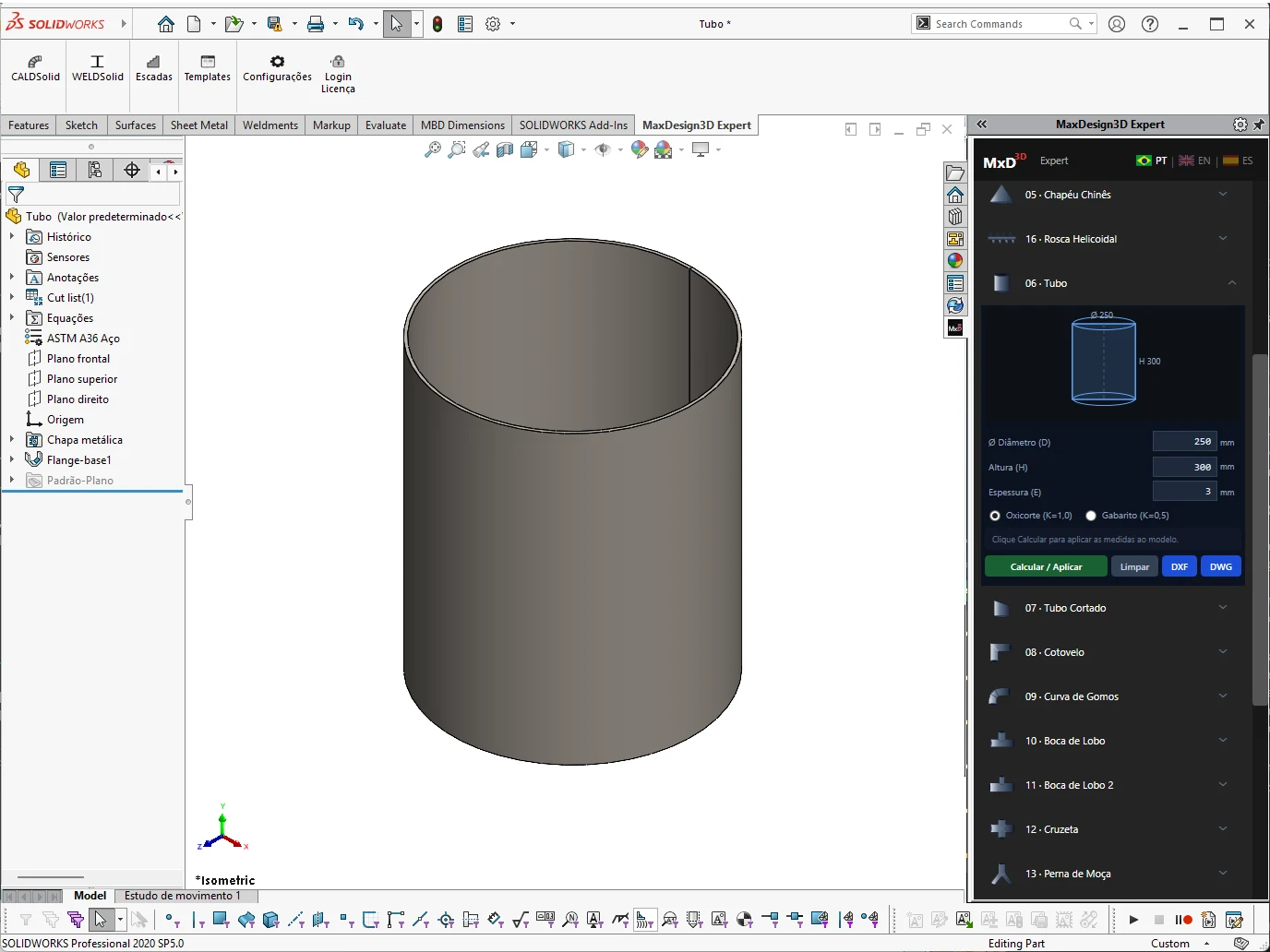

Cilindro reto simples. Planificação retangular com costura longitudinal configurável.
006 Tubo
Você informa
| Ø Diâmetro (D) | 250 mm |
|---|---|
| Altura (H) | 300 mm |
| Espessura (E) | 3 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

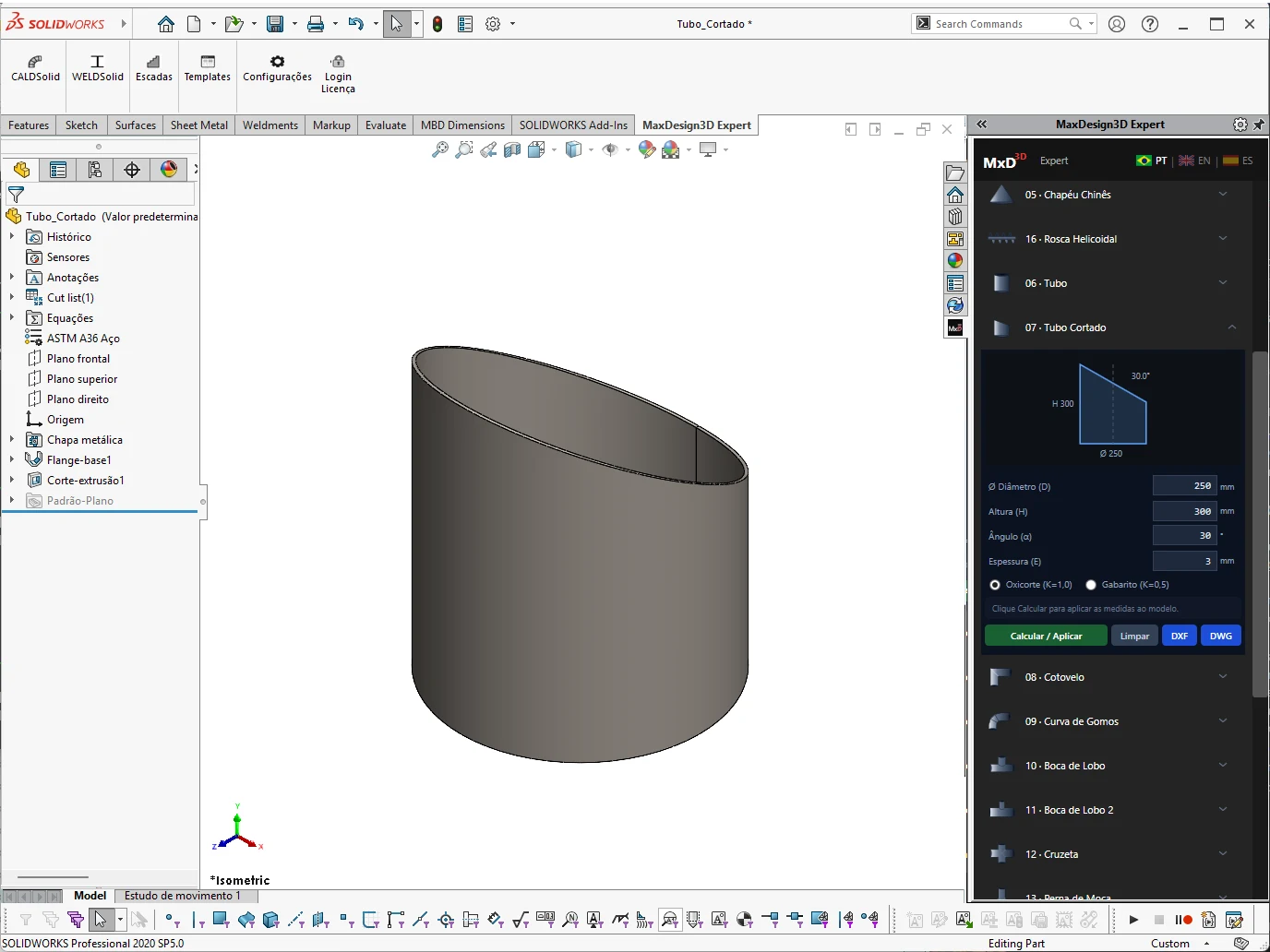

Tubo cilíndrico com corte oblíquo em uma das extremidades. Ângulo de corte configurável.
007 Tubo Cortado em Ângulo
Você informa
| Ø Diâmetro (D) | 250 mm |
|---|---|
| Altura (H) | 300 mm |
| Ângulo (α) | 30° |
| Espessura (E) | 3 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

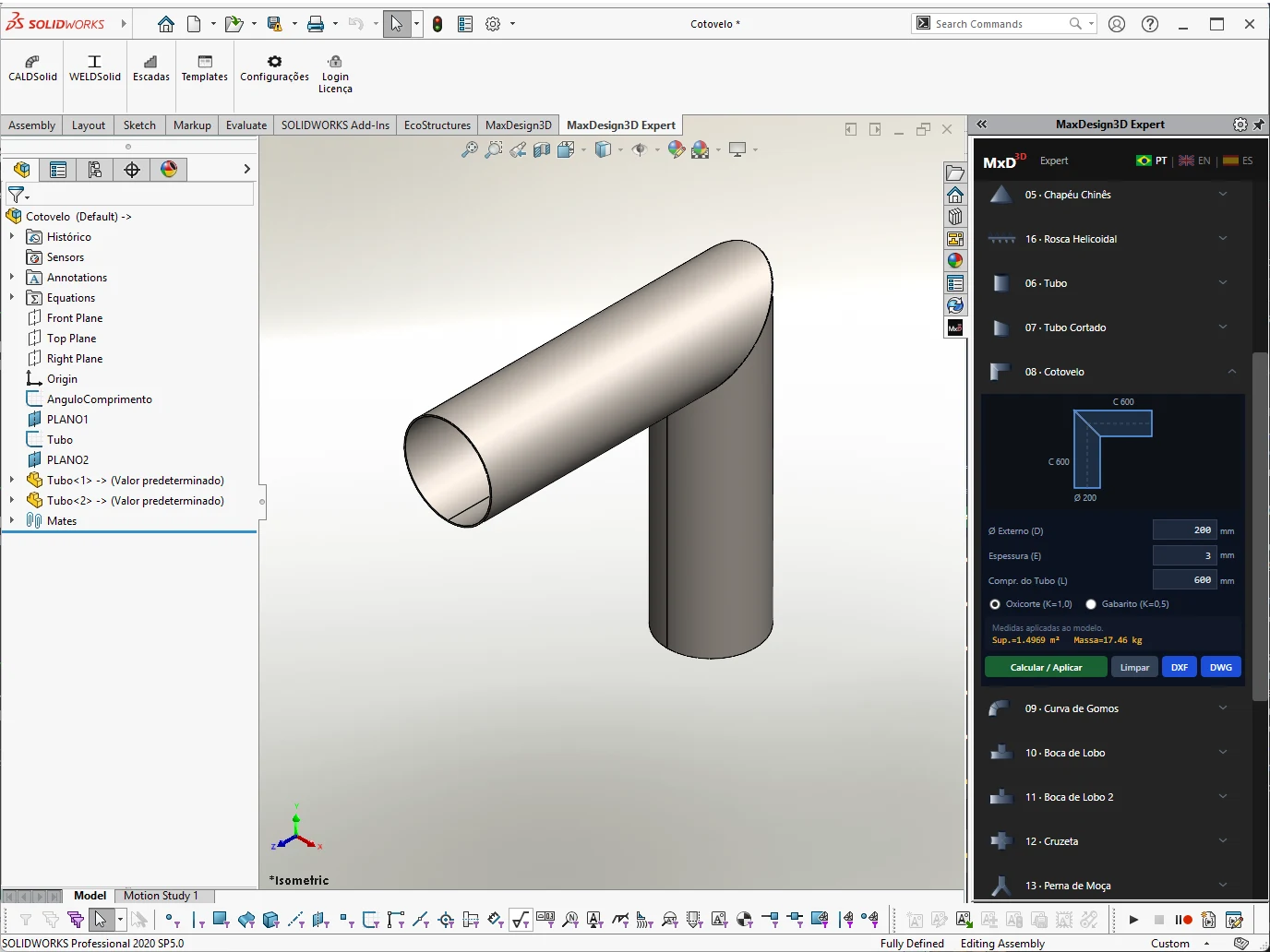

Cotovelo 90° em dois segmentos. Desenvolvimento planificado com raio de curvatura configurável.
008 Cotovelo de Meia Esquadria
Você informa
| Ø Externo (D) | 200 mm |
|---|---|
| Espessura (E) | 3 mm |
| Compr. do Tubo (L) | 600 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.
Curva segmentada com 3 a 10 gomos. Raios 1D, 1,5D, 2D, 3D. Planificação individual por gomo.

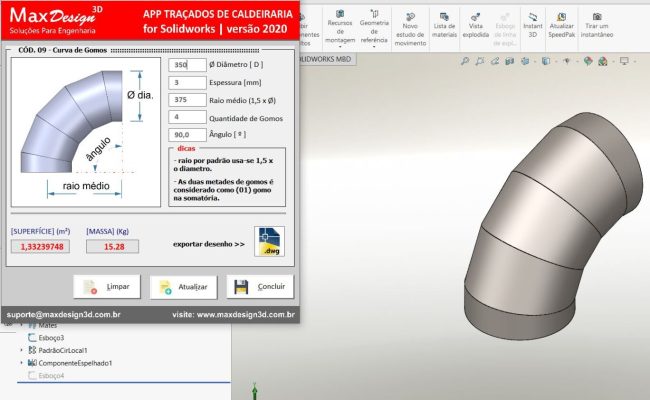

009 Curva de Gomos
Você informa
| Ø da Curva (D) | 250 mm |
|---|---|
| Espessura (E) | 3 mm |
| Raio Médio (R) | 375 mm |
| Qtd. de Gomos (n) | 5 |
| Ângulo (α) | 90° |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

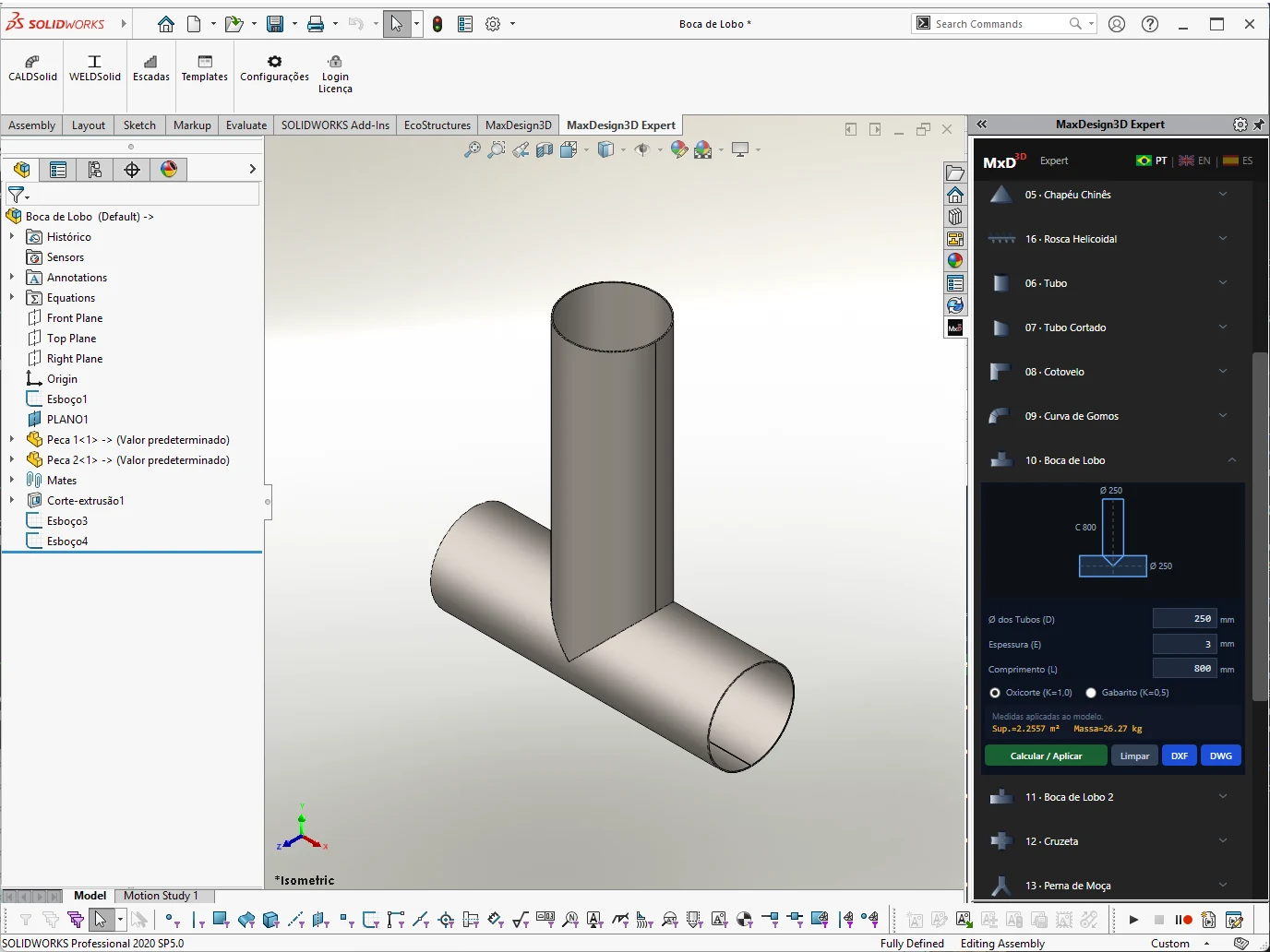

Interseção de tubo circular em tubo horizontal. Desenvolvimento da sela de entrada e saída.

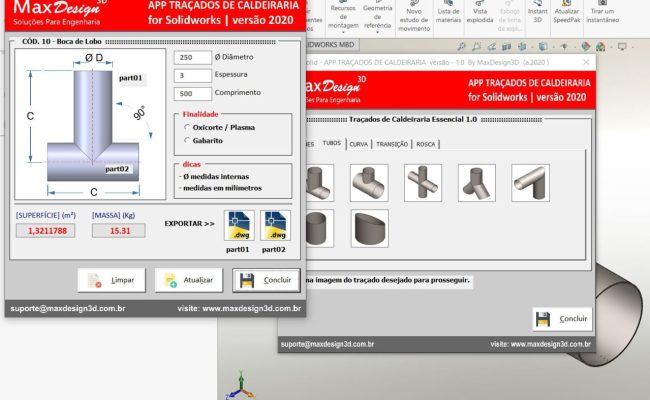

010 Boca de Lobo
Você informa
| Ø dos Tubos (D) | 250 mm |
|---|---|
| Espessura (E) | 3 mm |
| Comprimento (L) | 600 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

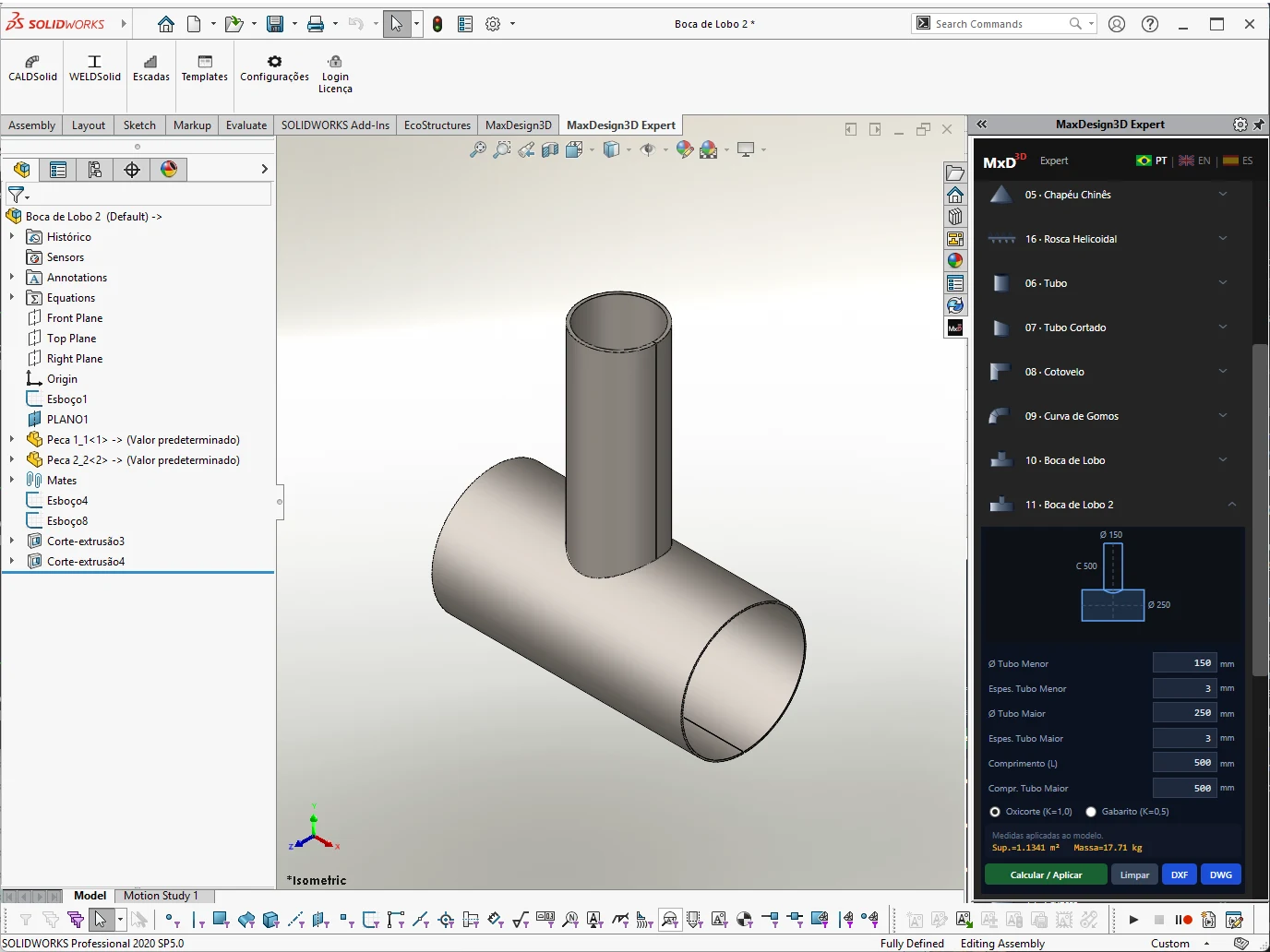

Variação da boca de lobo com tubo derivado de Ø menor e sela de geometria diferente.
011 Boca de Lobo com Tubos Desiguais
No CALDSolid aparece como “Boca de Lobo 2”
Você informa
| Ø Tubo Menor | 250 mm |
|---|---|
| Espes. Tubo Menor | 3 mm |
| Ø Tubo Maior | 350 mm |
| Espes. Tubo Maior | 3 mm |
| Comprimento (L) | 600 mm |
| Compr. Tubo Maior | 1000 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

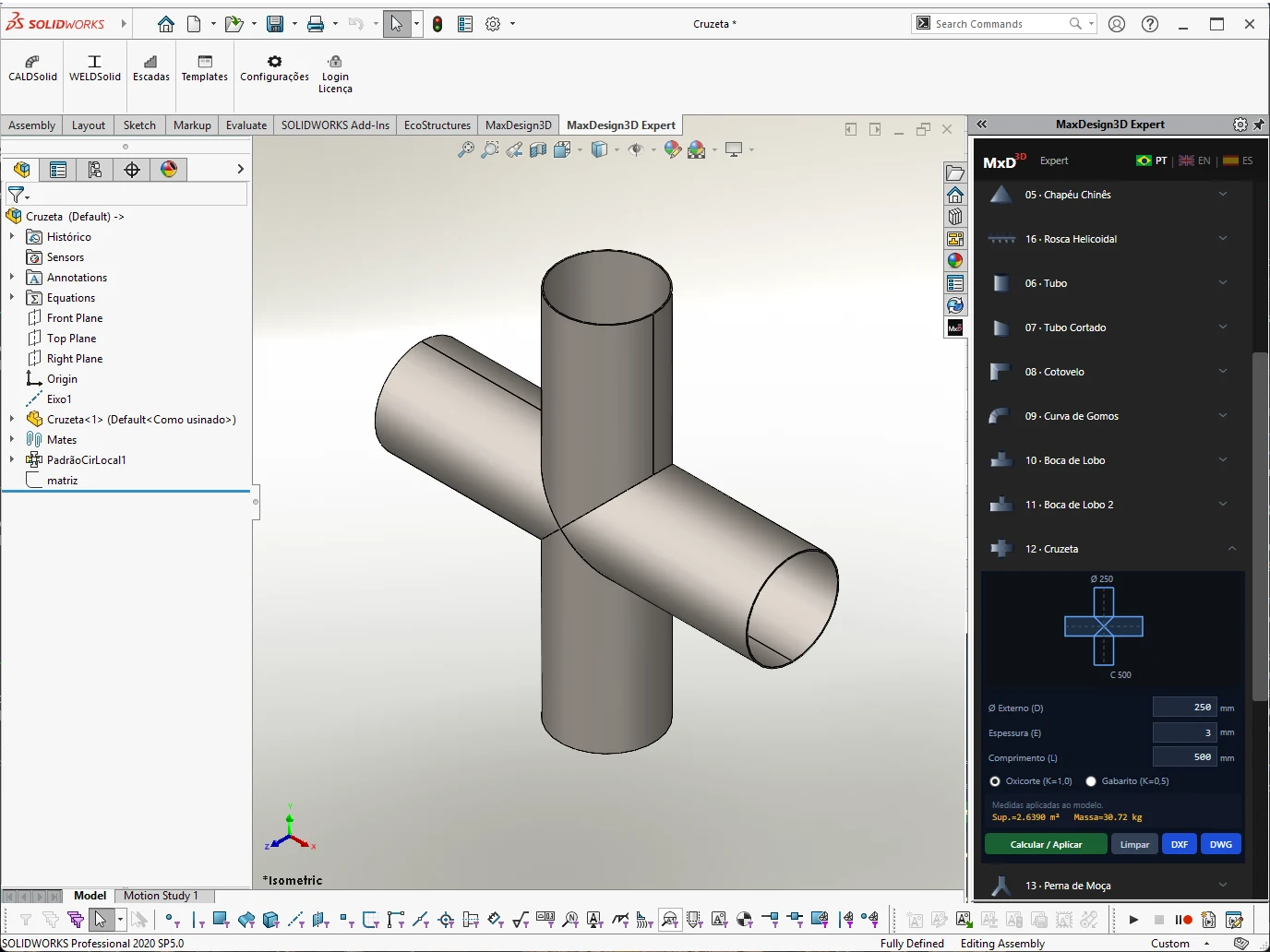

Interseção em cruz de dois tubos circulares. Gera a planificação das quatro bocas de lobo.
012 Cruzeta
Você informa
| Ø Externo (D) | 250 mm |
|---|---|
| Espessura (E) | 3 mm |
| Comprimento (L) | 400 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

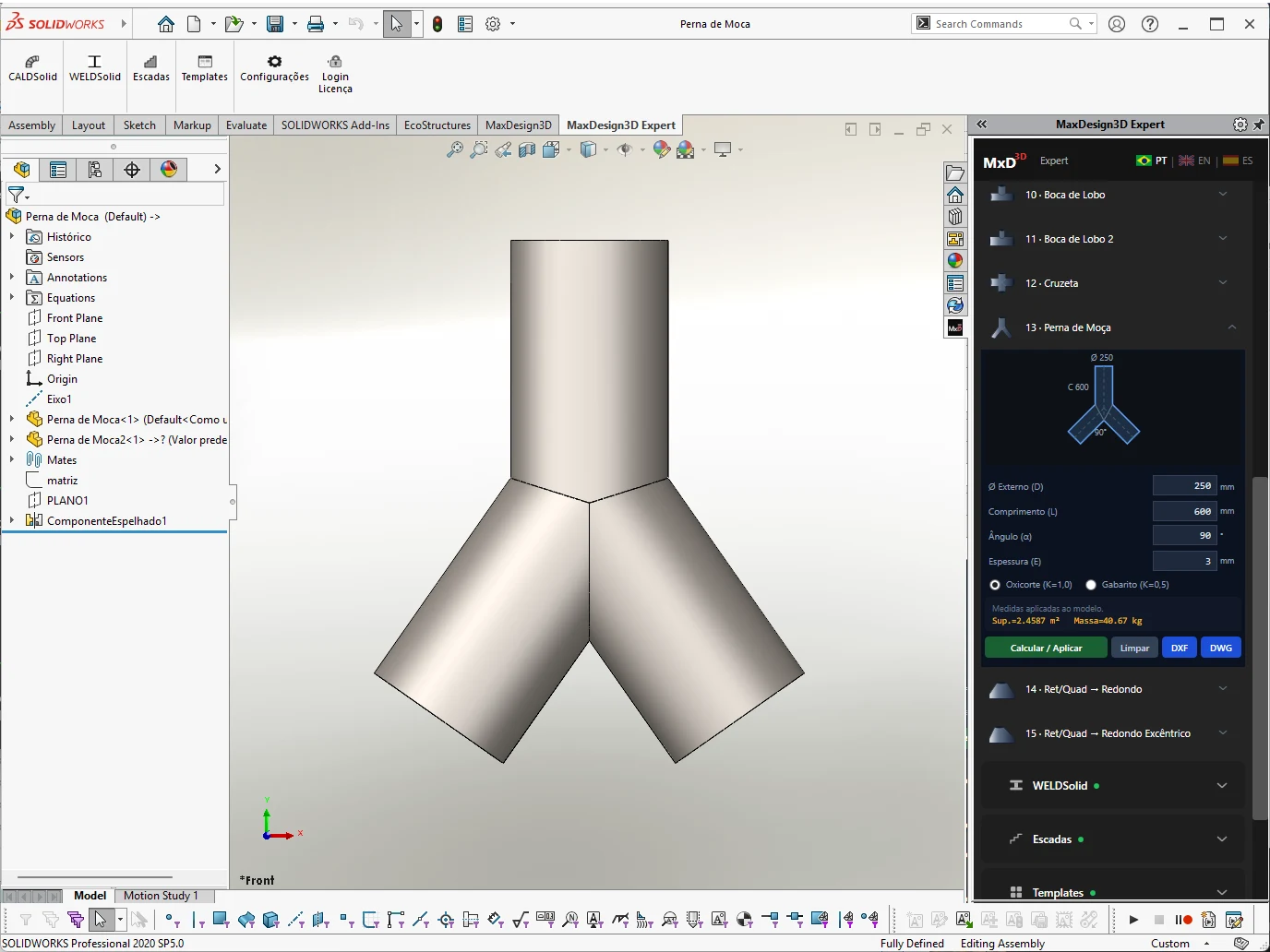

Bifurcação em Y simétrica. Ângulo de abertura e diâmetro dos ramais configuráveis.
013 Perna de Moça
Você informa
| Ø Externo (D) | 250 mm |
|---|---|
| Comprimento (L) | 500 mm |
| Ângulo (α) | 90° |
| Espessura (E) | 3 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

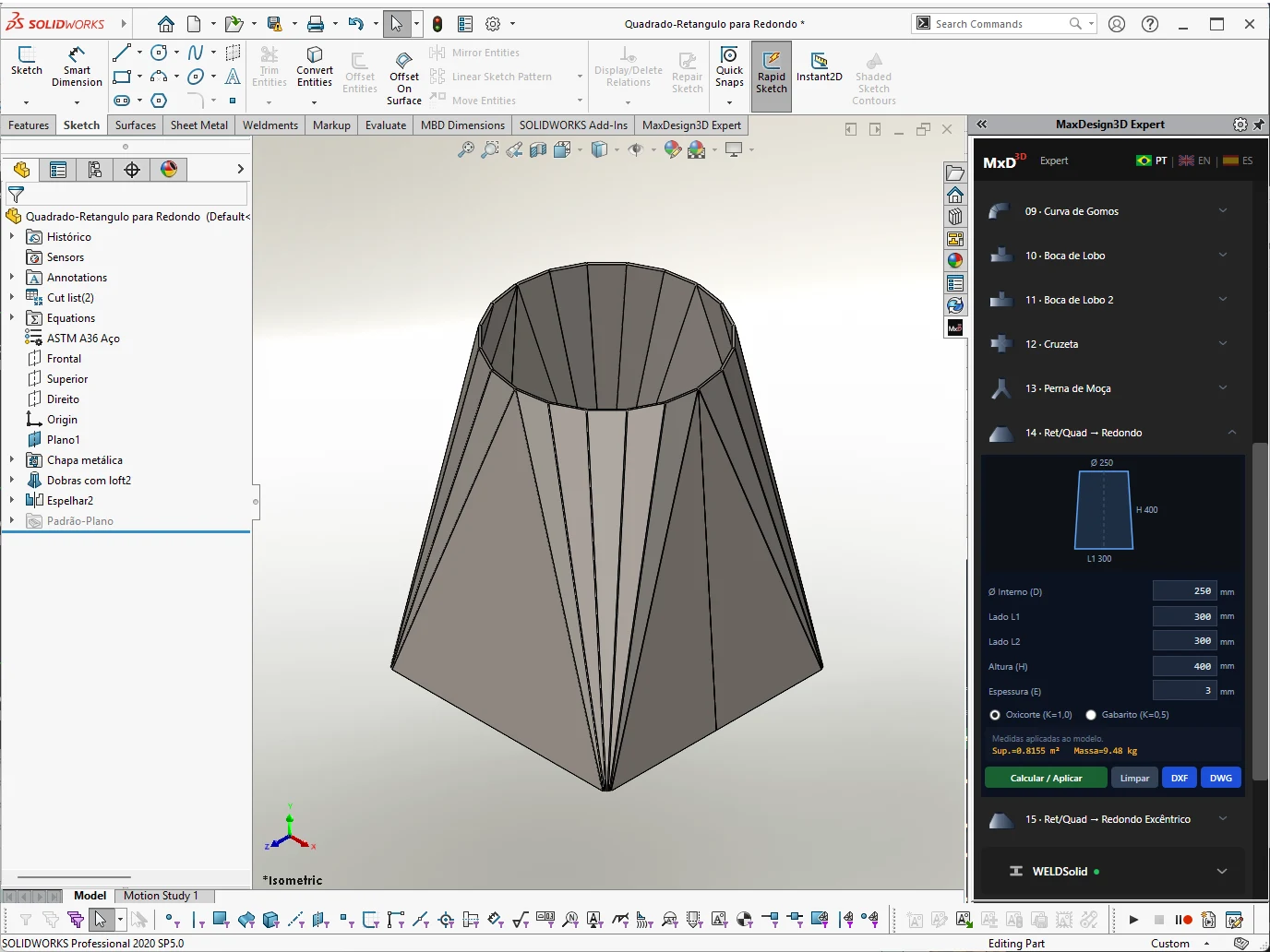

Transição de seção retangular/quadrada para circular. Planificação dos quatro painéis triangulares.

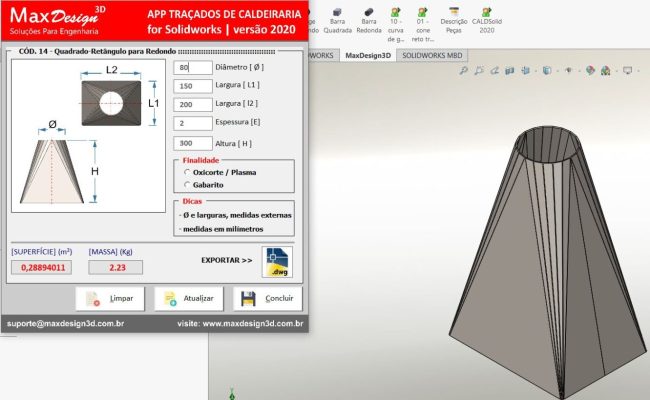

014 Quadrado para Redondo
No CALDSolid aparece como “Ret/Quad → Redondo”
Você informa
| Ø Interno (D) | 250 mm |
|---|---|
| Lado L1 | 400 mm |
| Lado L2 | 400 mm |
| Altura (H) | 400 mm |
| Espessura (E) | 3 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

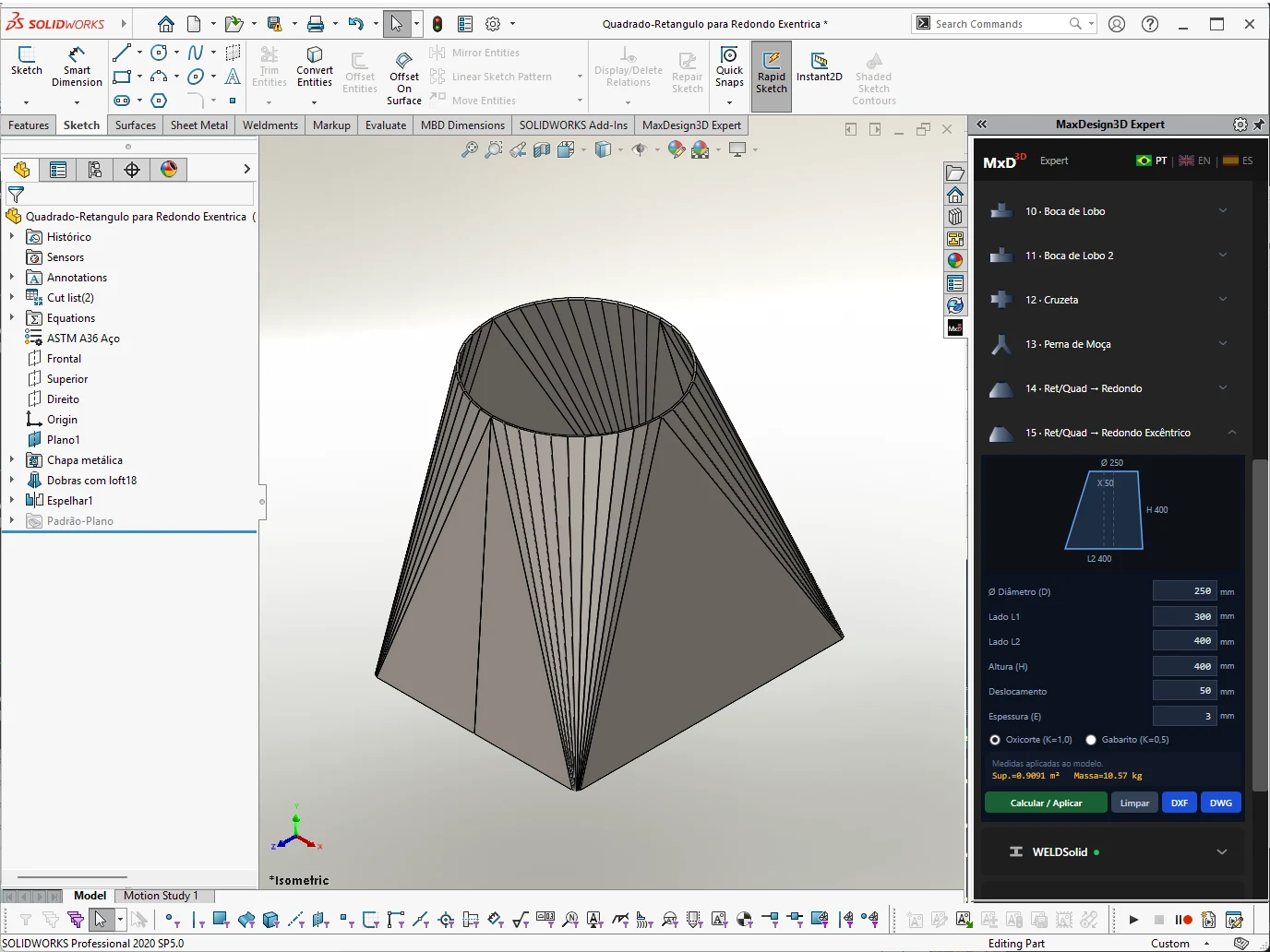

Transição excêntrica retangular para circular. Eixo do topo deslocado da base — redutores assimétricos.
015 Quadrado para Redondo Excêntrico
No CALDSolid aparece como “Ret/Quad → Redondo Excêntrico”
Você informa
| Ø Diâmetro (D) | 250 mm |
|---|---|
| Lado L1 | 400 mm |
| Lado L2 | 600 mm |
| Altura (H) | 400 mm |
| Deslocamento | 200 mm |
| Espessura (E) | 3 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

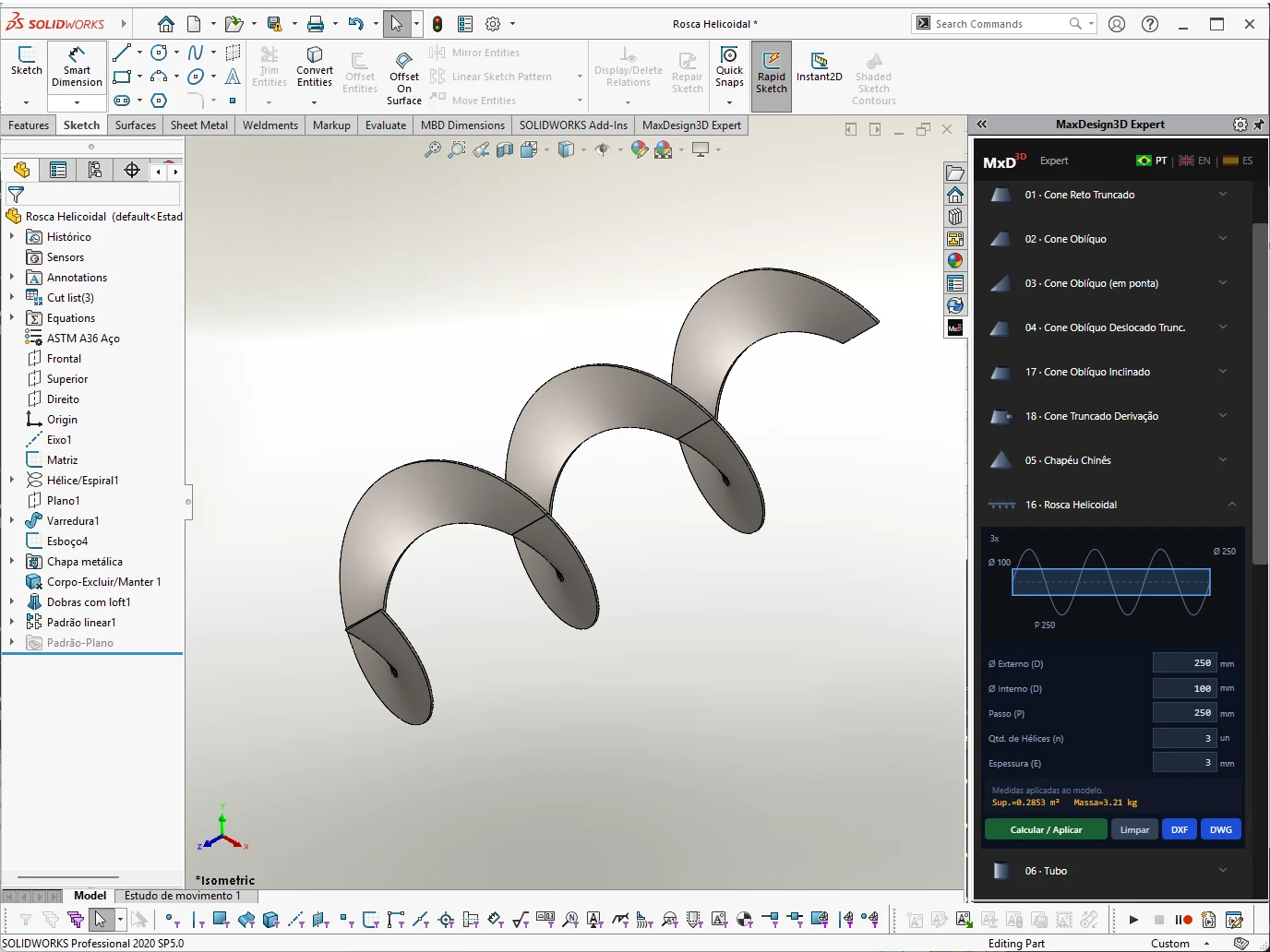

Planificação de rosca / calha helicoidal. Passo, Ø externo, Ø interno e largura do filete configuráveis.
016 Rosca Helicoidal
Você informa
| Ø Externo (D) | 250 mm |
|---|---|
| Ø Interno (D) | 90 mm |
| Passo (P) | 250 mm |
| Qtd. de Hélices (n) | 3 |
| Espessura (E) | 3 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

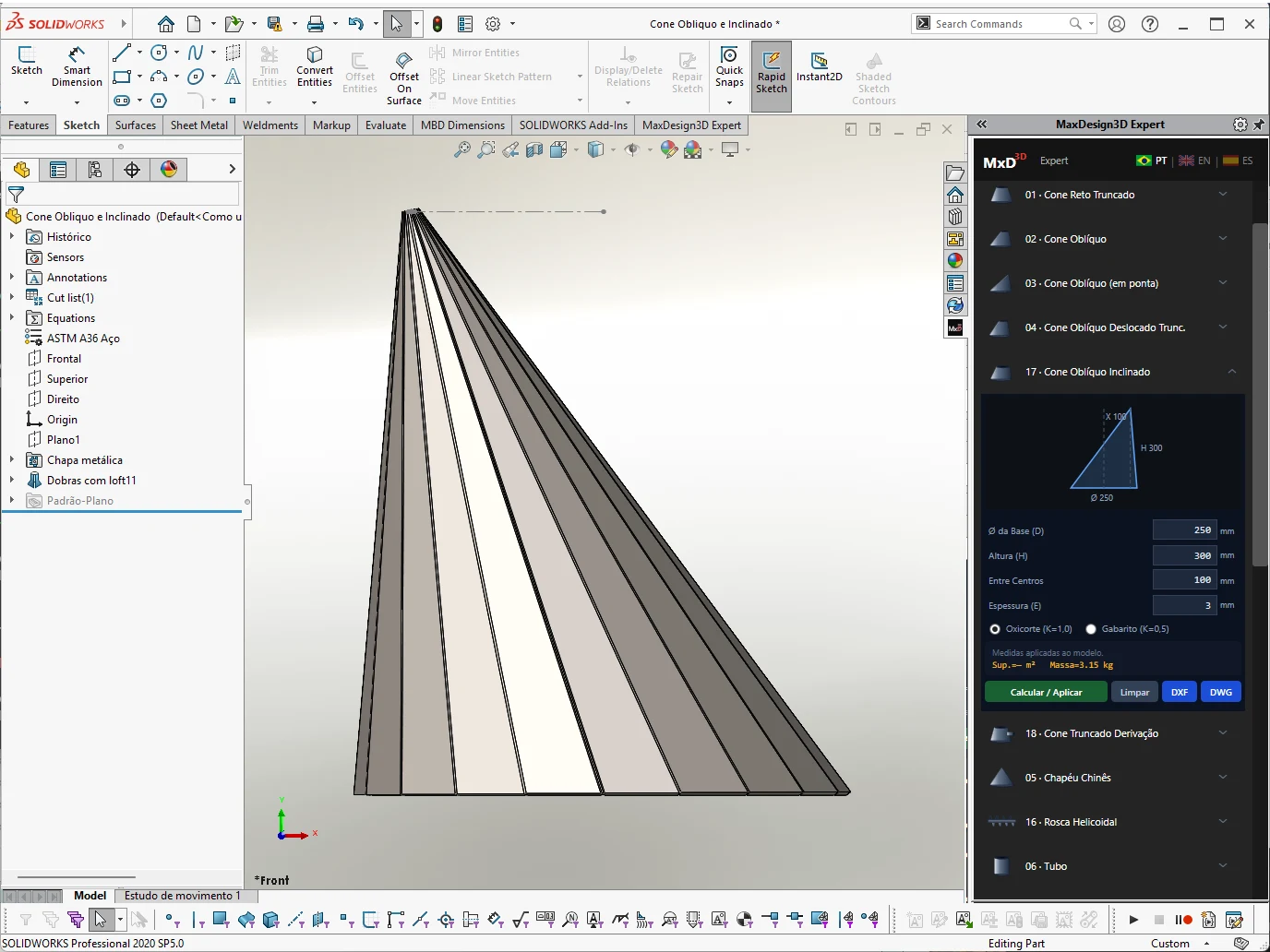

Cone com base e topo paralelos mas com eixo inclinado. Geometria assimétrica para dutos inclinados.
017 Cone Oblíquo Inclinado
Você informa
| Ø da Base (D) | 400 mm |
|---|---|
| Altura (H) | 400 mm |
| Entre Centros | 150 mm |
| Espessura (E) | 3 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.

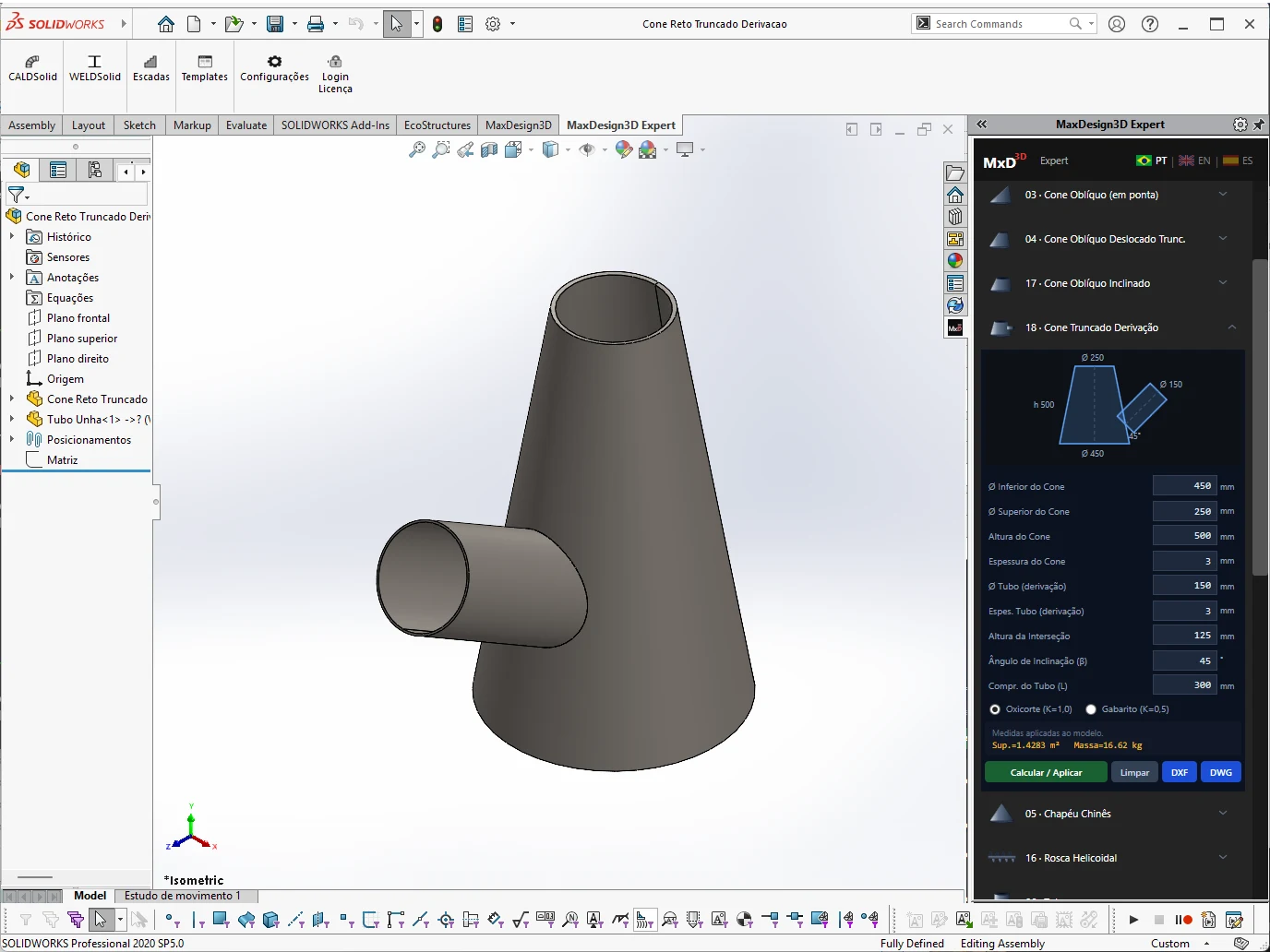

Cone redutor com saída lateral integrada. Combina redução e derivação em uma única peça.
018 Cone Truncado com Derivação
Você informa
| Ø Inferior do Cone | 450 mm |
|---|---|
| Ø Superior do Cone | 250 mm |
| Altura do Cone | 500 mm |
| Espessura do Cone | 3 mm |
| Ø Tubo (derivação) | 150 mm |
| Espes. Tubo (derivação) | 3 mm |
| Altura da Interseção | 250 mm |
| Ângulo de Inclinação (β) | 45° |
| Compr. do Tubo (L) | 300 mm |
Valores de exemplo — todos os campos são editáveis.
Você recebe
Modelo 3D reconstruído no SolidWorks, a planificação pronta, e a área de chapa e o peso na tela. Exporta em DXF ou DWG.
EXEMPLOS REAIS
Planificações calculadas com precisão matemática — prontas para corte em plasma, laser ou guilhotina.
Cone Reto Truncado
Cone Oblíquo
Cone Oblíquo Truncado
Cone Oblíquo Deslocado Truncado
Chapéu Chinês
Tubo
Tubo Cortado em Ângulo
Cotovelo de Meia Esquadria
Curva de Gomos
Boca de Lobo
Boca de Lobo com Tubos Desiguais
Cruzeta
Perna de Moça
Quadrado para Redondo
Quadrado para Redondo Excêntrico
Rosca Helicoidal
Cone Oblíquo Inclinado
Cone Truncado com DerivaçãoNA PRÁTICA
Traçados gerados por engenheiros em projetos reais de caldeiraria industrial.
INCLUSO NA SUA LICENÇA DO CALDSolid

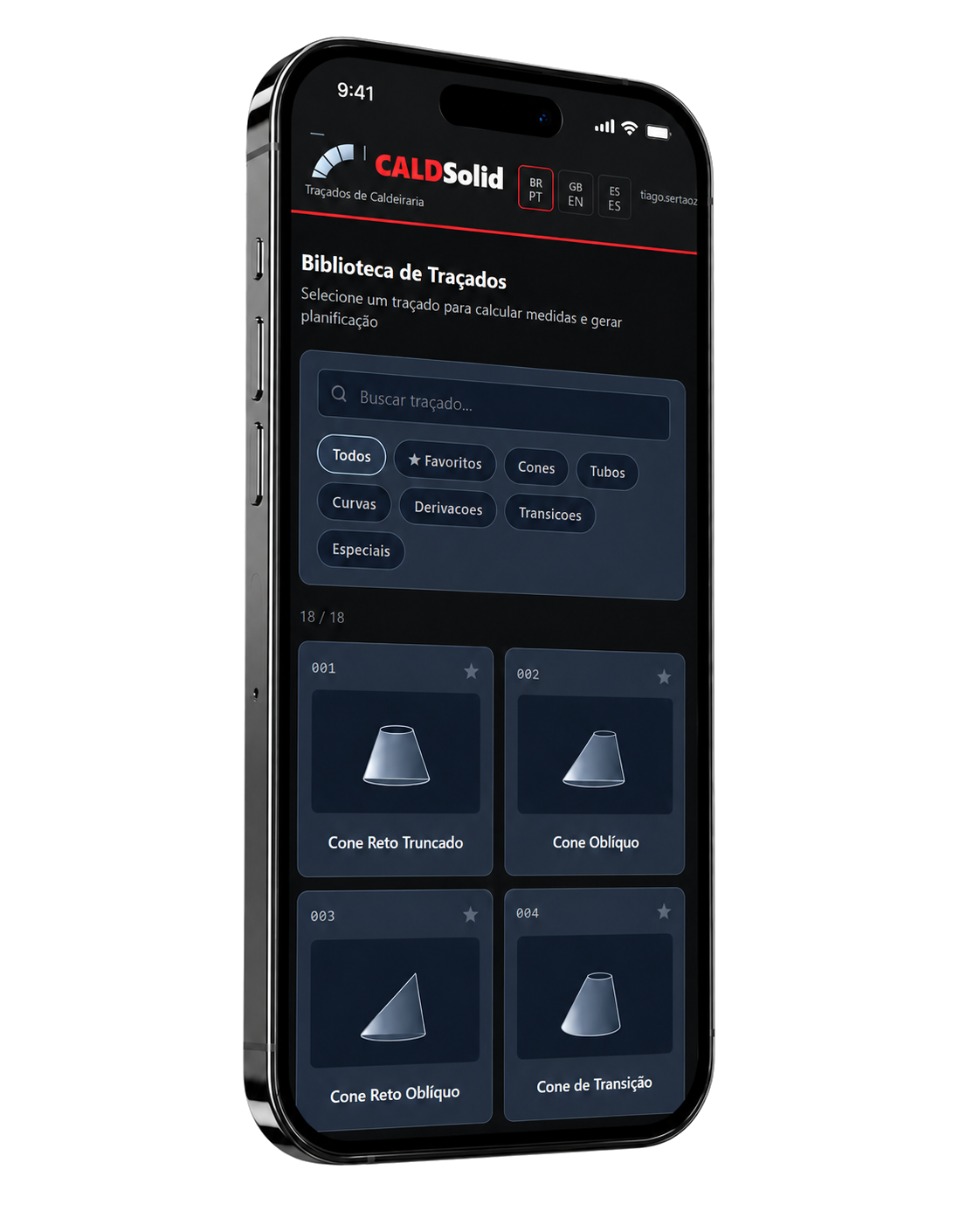

A licença do CALDSolid dá acesso completo ao CaldSolid Web — uma versão que roda diretamente no navegador, sem instalar nada e sem precisar do SolidWorks.
ACESSO INCLUSO
Web · Celular · Tablet
COMO USAR
Sem cálculos manuais, sem fórmulas de trigonometria. O CALDSolid faz tudo automaticamente.
Com o SolidWorks aberto, acesse o add-in CALDSolid no Painel de Tarefas. Selecione o tipo de traçado que deseja gerar.
Digite os parâmetros do traçado (diâmetros, altura, ângulos). O CALDSolid calcula automaticamente a planificação geométrica.
Clique em "Calcular" para criar a planificação no SolidWorks. Exporte direto para DXF (plasma, laser, guilhotina) ou DWG.
COMPATIBILIDADE
ANTES DE COMPRAR
Para você ter certeza de que faz sentido — sem surpresa depois da compra.
ADQUIRA AGORA
ou 12× sem juros no cartão
Add-in para SolidWorks — requer SolidWorks 2020–2026 instalado.
ou 12× sem juros no cartão
Leve o CALDSolid + WELDSolid + Biblioteca de Soldagem + Escadas + Templates Expert por um único preço. Economize 33%.
Ver Kit CompletoFAQ
O CaldSolid Web é uma versão do aplicativo que roda diretamente no navegador — sem instalar nada e sem precisar do SolidWorks. Está incluso gratuitamente na compra do CALDSolid for SolidWorks. Após o pagamento, você recebe no e-mail o link de acesso e as instruções de ativação.
O CALDSolid é um add-in nativo do SolidWorks. Após a instalação, ele aparece diretamente no Painel de Tarefas do SolidWorks — sem precisar abrir outro programa ou arquivo externo.
Sim. Todos os traçados são calculados em milímetros com precisão matemática. Os planilhamentos gerados são adequados para corte em plasma, laser e guilhotina.
Imediatamente após a confirmação do pagamento, você recebe um e-mail com o link de download. O pacote inclui o instalador do add-in e um guia passo a passo de instalação.
Compatível com SolidWorks 2020 a 2026 (Windows 64-bit). Qualquer edição que suporte o Painel de Tarefas: Standard, Professional e Premium.
Sim. O CALDSolid exporta o planilhamento diretamente para DXF e DWG. DXF é o padrão para máquinas CNC de plasma, laser e guilhotina. DWG é compatível com AutoCAD e LibreCAD.
Não. Quando lançarmos novos traçados ou melhorias, você recebe a atualização sem custo adicional — está incluso na sua licença.
Compre agora e instale o CALDSolid no SolidWorks em minutos.
